КМ · КМД · Новосибирск
Проектирование, КМ и КМД
Готовим проектную документацию под изготовление, монтаж и строительство объекта: разделы КМ, КМД и сопутствующие. Чертежи сразу идут в собственный цех — без разрыва между проектом и производством.
Что проектируем
- Металлокаркасы складов и ангаров
- Цеха и производственные здания, в том числе с крановыми нагрузками
- Промышленные корпуса, эстакады, площадки обслуживания
- Отдельные конструкции: фермы, балки, лестницы, площадки
Сопутствующие разделы определяем по составу объекта.
Документация
КМ и КМД простыми словами
Раздел КМ
КМ — «конструкции металлические», стадия проекта. В нём принимаются конструктивные решения каркаса, выполняются расчёты, подбираются сечения и марки стали, составляется спецификация металла. По КМ считают тоннаж и стоимость конструкций.
Чертежи КМД
КМД — «конструкции металлические деталировочные». На основе КМ разрабатываются чертежи каждой отправочной марки: детали, узлы, сварные швы, отверстия, маркировка. По КМД работают цех и монтажная бригада.
Чем КМ отличается от КМД
- КМ отвечает на вопрос «что строим и из чего», КМД — «как изготовить и собрать каждую деталь»
- КМ нужен для согласований, сметы и заказа металла, КМД — для цеха и монтажа
- Если у вас уже есть КМ, КМД разрабатываем на его основе
Порядок работ
Как идёт проектирование
Конструктивное решение
Схема каркаса, шаг колонн, пролёты.
Расчёт и КМ
Сечения, марки стали, спецификация металла.
Ориентир стоимости
Тоннаж и цена конструкций по спецификации.
КМД
Деталировка отправочных марок под наш цех.

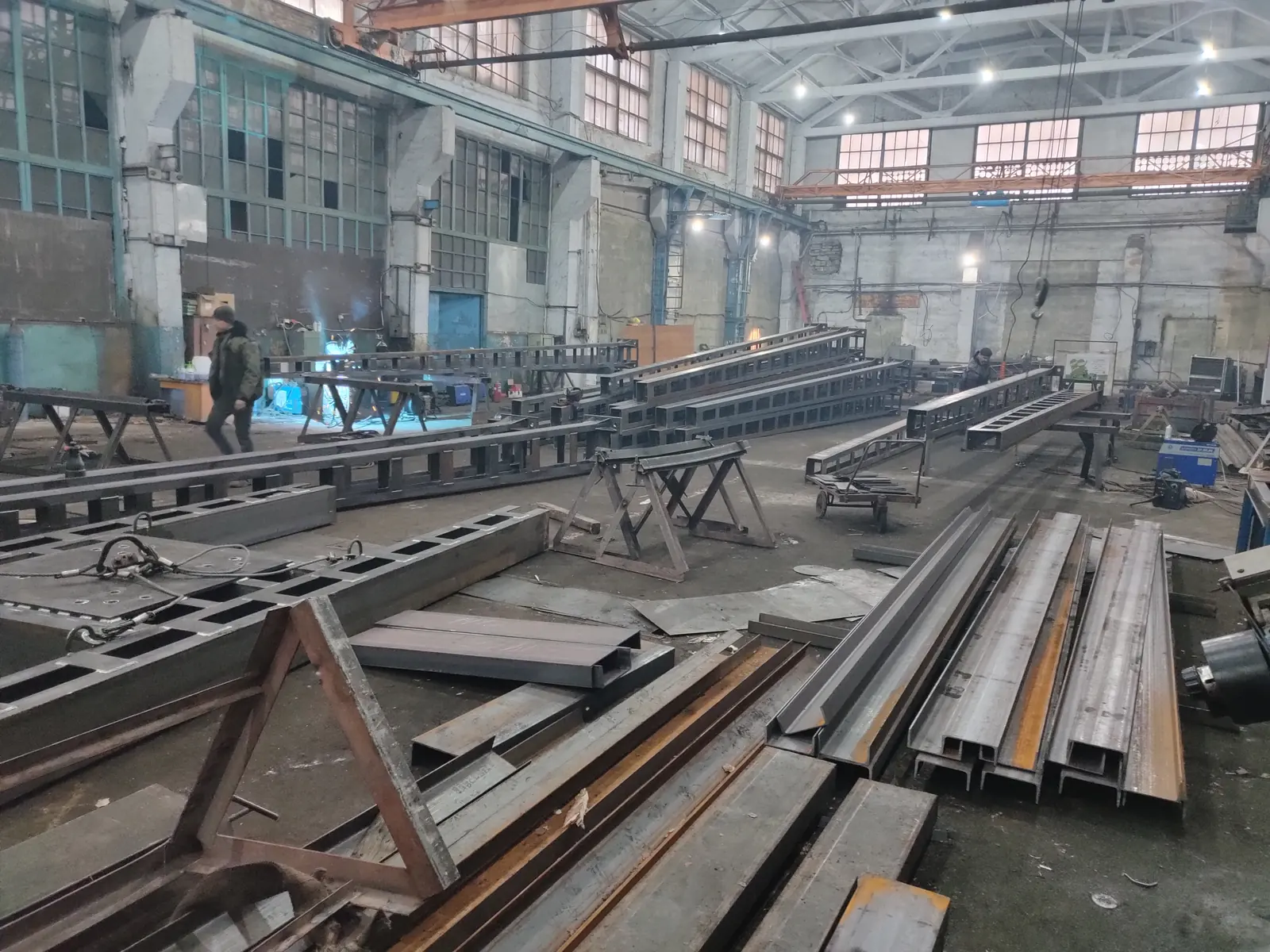

Производство и монтаж
Изготовление в своём цеху и монтаж своими бригадами.
Для старта
Что нужно для проектирования
Исходные данные
- Техническое задание или эскиз
- Габариты здания, пролёты, высоты
- Район строительства — от него зависят снеговые и ветровые нагрузки по СП 20.13330
- Крановые и технологические нагрузки
- Архитектурные решения или требования заказчика
- Инженерно-геологические данные — если в работу входят фундаменты
Стоимость проектирования
Зависит от объекта и состава разделов: КМ, КМД или оба. Называем после изучения ТЗ. Если проектирование заказано вместе с изготовлением, КМД сразу готовим под технологию нашего цеха.
ГОСТ 23118-2019СП 16.13330 · стальные конструкцииСП 20.13330СП 70.13330ГОСТ 27751ГОСТ 5264 / 14771 · сваркаГОСТ Р ИСО 5817СП 28.13330 · антикоррозия
ТЗ
Пришлите ТЗ или раздел КМ — оценим объём работ
Эскиз, ТЗ, КМ или архитектурные решения. Файл до 10 МБ: PDF, DWG, DXF, DOC, XLS, ZIP, JPG, PNG.
FAQ
Вопросы перед заявкой
Чем КМ отличается от КМД?
КМ — стадия проекта: конструктивные решения, расчёты, спецификация металла. КМД — деталировочные чертежи каждой отправочной марки для цеха и монтажа.
Разрабатываете КМД по готовому КМ?
Да, если есть раздел КМ, КМД разрабатываем на его основе. Пришлите КМ через форму ТЗ — оценим объём работ.
Можно заказать проектирование отдельно от изготовления?
Проектирование можно обсудить отдельно — состав разделов и стоимость называем по ТЗ.
Что нужно для начала проектирования?
ТЗ или эскиз, габариты, район строительства, крановые и технологические нагрузки, а для фундаментов — геология.
В каком формате присылать документы?
Через форму ТЗ принимаем PDF, DWG, DXF, DOC, XLS, ZIP, JPG и PNG до 10 МБ. Большой комплект можно прислать архивом или на Sibmetallstroy@inbox.ru.
По каким нормам проектируете?
ГОСТ 23118-2019, СП 16.13330, СП 20.13330, СП 70.13330, ГОСТ 27751, СП 28.13330.
